区域熔融纯化设备 SGM1200℃ 100D50
区域熔融纯化设备
简要介绍

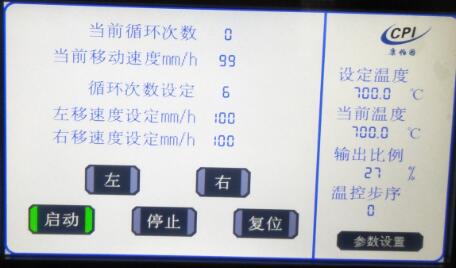

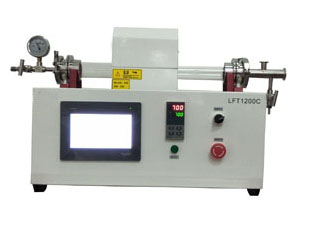

高温区域熔融升华炉如图所示，炉衬使用真空成型高纯氧化铝聚轻材料，采用电阻丝为加热元件。加热元件与炉管平行，均匀地分布在炉管外，有效的保证了温场的均匀性。测温采用性能稳定、长寿命的“K”型热电偶，直接和式样接触，以提高控温的精度性。该设备采用PLC控制程序实现炉体移动与温度控制同步，当设备达到设定温度点后，炉体在PLC控制的电机驱动下，开始移动，碰到限位开关后自动返回（返回过程中炉体自然降温），行程中遇到限位开光后停止，完成一次升华提纯过程，如此多次重复，提高材料纯度
技术参数：
|
名称 |
区域熔融纯化设备SGM1200C 100D50 |
|
主要参数 |
额定温度：1200℃， 持续工作温度：1100℃ 推荐升温速率：10-20℃/min 输入电源：AC 208-240V Single Phase，50/60 Hz 额定功率：1KW 加热区长度：100mm 炉管规格：Φ50*500mm（可按照要求定制） |
|
炉体结构 |
采用高纯氧化铝作为炉膛材料，额定程度减小能量损失 炉管两端安装有不锈钢金属法兰，实验可在真空和气氛条件下完成。 |
|
温控系统 |
采用PLC控制升温以及炉体移动，并带有断偶和过热保护 控温精度度：±1℃
|
|
动力系统 |
该设备采用PLC控制步进电机控制加热区域移动。 前进速度：1-100mm/h 后退速度：1-200mm/h |
|
加热元件 |
掺钼铁铬铝合金丝 |
|
热电偶 |
K型 |
|
外型尺寸 |
600*450*460mm mm（LXWXH） |
|
净重 |
约25 kg |
|
质保期 |
12个月 |
|
应用注意事项 |
该设备使用石英管为反应炉管，避免在正压条件下使用。 实验使用温度不超过1150℃。 |
