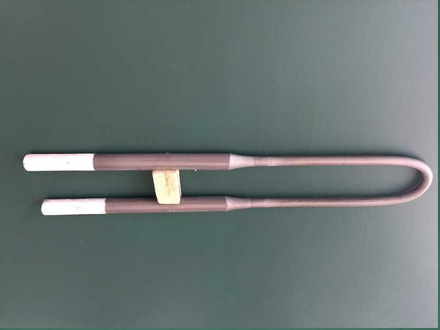

高纯硅钼棒

商品信息：硅钼棒阻性电热元件是一种以二硅化钼为基础制成的耐高温、抗氧化的电阻加热元件。在高温氧化性气氛下使用时，表面生成一层光亮致密的石英(SiO2)玻璃膜，能够保护硅钼棒内层不再氧化，西格马SGM硅钼棒在氧化气氛下、额定使用温度为1800℃，硅钼棒电热元件的电阻随着温度升高而迅速增加，当温度不变时电阻值稳定。在正常情况下元件电阻不随使用时间的长短而发生变化，因此，新旧硅钼棒电热元件可以混合使用。

技术参数：

密度：5、5～5、6g/cm3抗弯强度：15MPa(20℃)维氏硬度(HV)：570kg/mm2气孔率：7、4%热伸长率：4%辐射系数：0.7～0.8(800～2000℃)

注意事项：

1、硅钼棒在高温时(1500度以上)有些软化，低温时又硬又脆，为了避免温变时产生应力，有利于元件的热胀冷缩，蕞好采用自由垂直的吊挂安装方法。

2、因硅钼棒是脆性材料，抗弯强度低，不能承受碰击，在安装过程中应采取防护措施，以防折断。连接导电带时，必须先将石棉夹头(或瓷夹头)安装好，夹紧时用力不能过大。

3、吊装时加热部的锥体交界处与炉墙相距约25mm-3omm，冷端部应露出炉顶外面75mm，其加热部的下端到炉底应不小于50mm。

4、吊装时必须注意两个冷端部和接线部分的重力平衡，否则会造成加热部产生弯曲变形。
