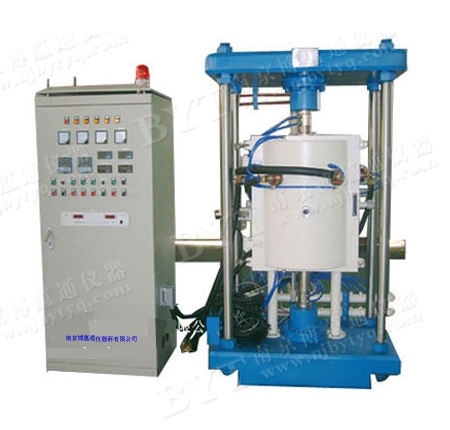

1500度真空双向钼丝热压炉

详细技术参数

产品特点

本设备广泛应用于大专院校、科研单位及生产企业在真空或保护气氛条件下对材料进行热压烧结处理。立式结构，适用于金属材料在高真空，高温条件下进行退火、钎焊、烧结、除气处理，同时也适用于石英材料的脱羟处理，是高温难熔材料和高温耐火材料合成过程中烧结工序必备设备。

主要技术参数

1．设备型号：RYL-30-15-D

2．额定功率： 30KW

3．冷态极限真空度：≤6、67×10^-3

4．工作区尺寸：Φ200×300（mm）；

5．额定温度： 1500℃

6．压升率：＜50Pa／24h

7、 电源电压：3相，380V,50Hz

8、 仪表控温精度：≤&±1℃

9、 炉温均匀性≦&±10℃；

10. 额定压力：30T

11、 冷却水额定压力：0.1～0.2 MPa；

12、 额定压制行程50mm；

13、 压头行程精度：0.01mm

14．加压压力精度&±20Kg；

15、 加热体：钼丝

1、炉体：采用双层水夹层结构，内壁为304不锈钢，外壁为质碳钢，炉体分为两部分，三分之一为侧开门的炉盖，三分之二部分为固定炉体，两部分采用“0”圈真空密封，并设水冷装置（防止因温度过高“0”圈老化），设有测温孔、抽气孔、观察孔屏蔽。在炉体上设有电极引入装置，三相加热有利于电网平衡，并有电极保护罩。炉体固定在炉架上部。压头及油缸固定在炉架底部和顶部，可拆卸。

2、炉架：由龙门立柱焊接而成，上下压头支座都为球墨铸铁成型产品，耐压强度高，光洁度及平衡度高。

3、隔热屏：由钼片及310s不锈钢板等组成圆筒结构。固定在炉体上。拆卸方便。

4、加热体：在炉体上布置有钼加热器，工件放置在中心位置，保证所有面都均匀受热，从而保证其炉温均匀性. 变压器采用与炉子相匹配的变压器。

5、真空系统：由2X-30机械泵、高真空蝶阀、充放气阀和各种管路等组成，真空管道上分别设有充气孔及预留孔，方便连接真空计及气管等。

6、液压系统：采用电动输入方式。由液压站配有比例阀、调节电位器、压力传感器、位移显示器采用光栅尺（测距精度0.02mm）、液压缸等相关液压装置，压力调节手动自动可切换、可通过手动调节。仪表可设定自动调节压力，并能实现稳压、保压。

7、水冷系统：由各种阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。

温控系统：采用可控硅控温，配置有PID功能仪表.数显表,具有超温声光报警功能,所用仪表采用霍尼韦尔品牌(含多段程序,可自动完成烧结过程),电器元件采用欧姆龙或施耐德品牌,电控屏箱按西门子标准制作,控温精度高,操作方便。变压器及联接电缆：选用与使用功率相匹配的变压器及电缆。
