1200度真空热压炉
详细技术参数
|
型号 |
RYL1200 |
|
功率 |
3、5 KW |
|
炉管尺寸(mm) |
Dia100 (OD) X700 |
|
外形尺寸 |
900X600X1600 （WXDXH） |
|
电源电压 |
220V |
|
相数 |
单相 |
|
加热元件 |
国产质电阻丝（可选配Kanthal A1 电阻丝） 点击进入资料下载 |
|
控温方式 |
采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换仪表，需要另外付费，选购）
FP93控温仪表（岛电） 欧陆仪表 触摸屏仪表 |
|
炉膛材料 |
1、真空吸滤成型的质高纯氧化铝多晶纤维固化炉膛。 2、采用技术成型。 3、炉膛里电阻丝的间距和节距全部按蕞的热工技术布置、经过热工软件模拟温场 |
|
控制精度 |
+/- 1 ℃ |
|
触发器 |
移相触发 |
|
电器 |
浙江正泰 |
|
可控硅 |
106-16E 德国西门康 |
|
额定温度 |
1200 ℃ |
|
额定温度 |
1150 ℃ |
|
升温速率 |
≤30 ℃/ Min （可根据要求修改） |
|
推荐升温速率 |
≤15 ℃/ Min |
|
热电偶型号 |
K型 |
|
加热段长度 |
300mm |
|
真空系统 |
1、单级泵TW-1、5A 2、 双级泵2XZ-2 3、VS-0.1真空系统 4、VS高真空系统 5、 恒压泵 6、英国PCG550（INFICON）电容真空计 1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1、5A单级泵即可。 2、双级泵2XZ-2 真空泵能够把管式炉管的真空度抽到10Pa左右。 3、VS-0.1真空系统能够把管式炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）。 4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉管内的真空度抽到10-3Pa。 5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。 6、英国（INFICON）电容真空计（测量范围3、8x10-5-1125Torr、可检测各种气体，包括混合气体，测量精度、重复性好、可选防腐类型PCG554） |
|
模具 |
1、高温模具单元由高纯石墨制成，额定工作压强50MPa 2、请认真设计高温模具的尺寸，选择正确的压力。 |
|
保压时间 |
0-50Min |
|
压力行程 |
40mm |
|
压力稳定性 |
≤1MPa/5min |
|
额定压力 |
6T （压力表显示10MPa） |
|
水冷（选购） |
水冷机 |
|
认证 |
|
|
四周表面温度 |
≤45℃ |
|
安全保护系统 |
炉体上带有空气开关和保险丝 ，当电流超过空开的额定电流时，空开会自动跳开，有效的保护电炉。 |
|
开关保护系统 |
该炉安装有行程开关，当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全。 |

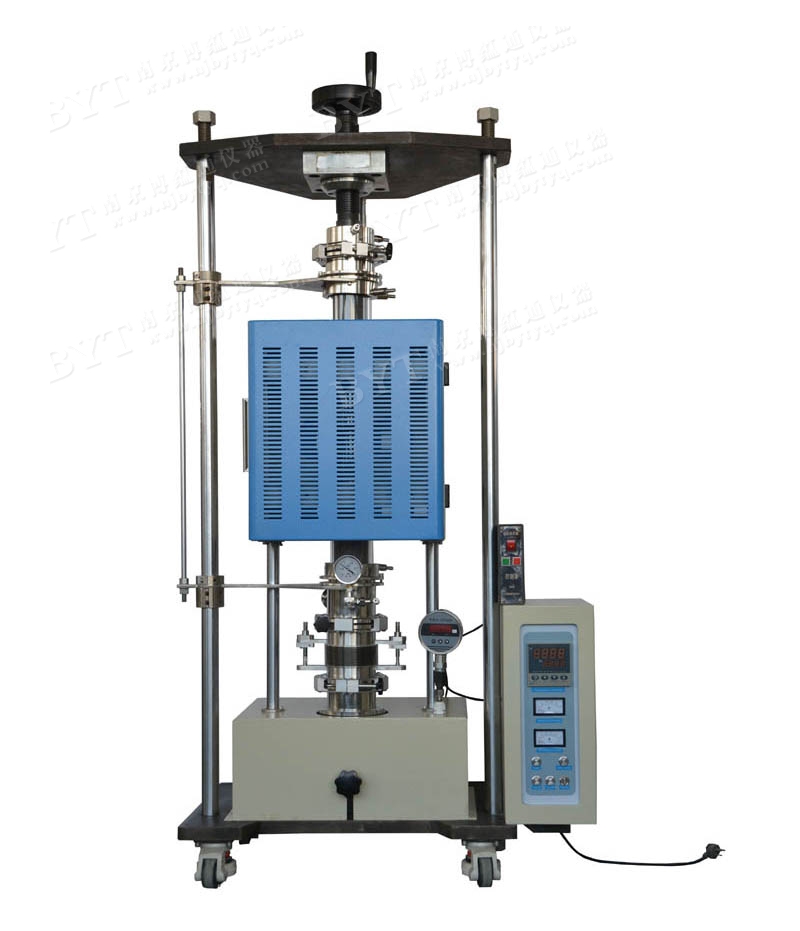

这款真空热压炉由真空管式炉、40T电动压机、石英真空腔体、1/2英寸石墨模具组成，管式炉以电阻丝为加热元件，采用双层壳体结构和30段程序控温系统，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，这款热压炉主要适用于致密复合材料在真空高压下的制备。
软件控制系统（选购）：该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出。
开盖保护系统：该炉安装有行程开关，当炉盖打开时会自动切断电源，有效地保证使用者的安全。
密封系统：该炉管与法兰之间采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸，气密性好、可保证12小时压力表指针不偏转。
真空系统(选购)： 可配TW-1、5A真空泵和能够抽到10-1Pa真空泵或能够抽到10-4Pa德国分子泵。
炉膛材料：采用技术成型的炉膛材料，不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强。
加热元件：采用高电阻丝使用使用长，温场均衡。康泰尔电阻丝资料下载
漏电保护功能：该炉装了漏电空气开关，当炉体漏电时自动断电，以确保使用的安全性。
热压炉的特点：
（１）设备可以把挤压和烧结结合成一个工序来完成，这样可以得到高密度高强度的复合材料。 （２）开启式立式加热体，炉管法兰可绕轴旋转移出炉腔。|
描述 |
数量 |
图片 |
|
RYL1200 真空热压炉 |
1 台 |
|
|
石英管 |
1根 |
|
|
不锈钢法兰 |
1 对 |
|
|
高温手套 |
1 双 |
|
| Ｋ型热电偶 | 1个 |  |
|
COM转USB接口 （选软件控制系统时标配） |
1 个 |
|
|
说明书 |
1 份 |
|
|
软件 （选软件控制系统时标配） |
1 个 |
|
供气系统 |
质子流量计供气系统 |
|
|
|
浮子流量计供气系统 |
|
||
|
抽气系统 |
真空泵 |
2XZ-2 |
|
|
TW-1、5A |
|
||
|
FX-16 |
|
||
|
德国普发分子泵 |
|
||
|
电阻真空计 |
电阻真空计 |
|
|
|
复合真空计 |
|
||
|
波纹管 |
KF25 |
|
|
|
KF40 |
|||
|
真空挡板阀 |
KF25 |
|
|
|
KF40 |
|||
|
KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
