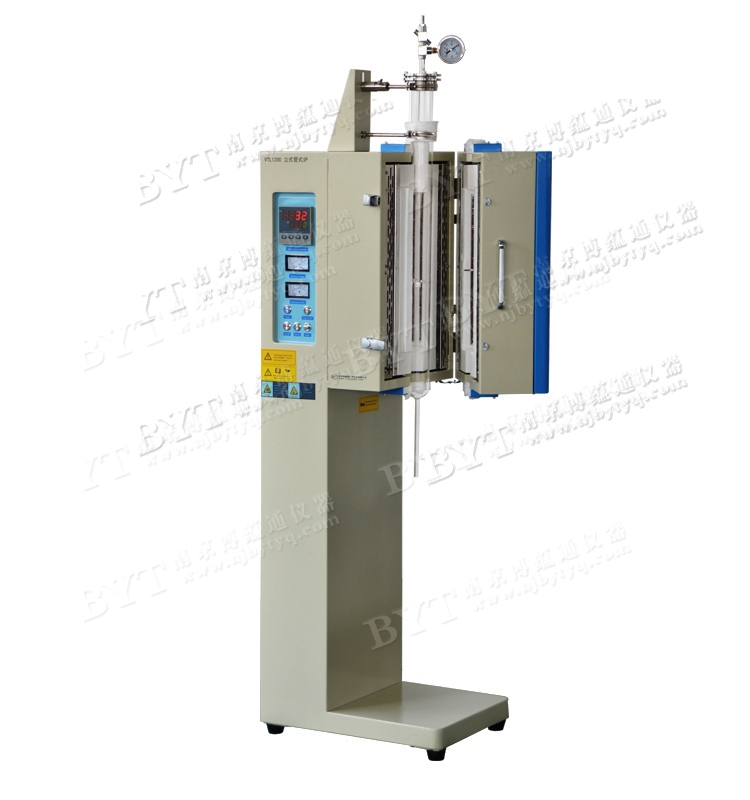

1200度立式蒸馏管式炉
详细技术参数
|
型号 |
VSGM1200-I |
VSGM1200-II |
VSGM1200-III |
|
功率 |
3、5 KW |
3、5KW |
3、5KW |
|
炉管尺寸 |
Dia 60(OD) X800 mm |
Dia60(OD)X1000mm |
Dia80(OD)X1000mm |
| 外形尺寸（mm） | 495X370X1070 | 545X420X1070 | 545X420X1070 |
|
电源电压 |
220V |
||
|
相数 |
单相 |
||
|
加热元件 |
国产质电阻丝（可选配Kanthal A1 电阻丝） 点击进入资料下载 |
||
|
控制方式 |
采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换仪表，需要另外付费，选购）
FP93控温仪表（岛电） 欧陆仪表 触摸屏仪表 |
||
|
炉膛材料 |
1、真空吸滤成型的质高纯氧化铝多晶纤维固化炉膛。 2、采用技术成型。 3、炉膛里电阻丝的间距和节距全部按蕞的热工技术布置、经过热工软件模拟温场 |
||
|
控制精度 |
+/- 1 ℃ |
||
|
触发器 |
移相触发 |
||
|
电器 |
浙江正泰 |
||
|
可控硅 |
106-16E 德国西门康 |
||
|
额定温度 |
1200 ℃ |
||
|
额定温度 |
1100 ℃ |
||
|
升温速率 |
≤30 ℃/ Min （可根据要求修改） |
||
|
推荐升温速率 |
≤15 ℃/ Min |
||
|
热电偶型号 |
K型 |
||
|
加热段长度 |
420mm |
||
|
真空系统 |
1、单级泵TW-1、5A 2、 双级泵2XZ-2 3、VS-0.1真空系统
4、VS高真空系统 5、 恒压泵 6、英国PCG550（INFICON）电容真空计 1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1、5A单级泵即可。 2、双级泵2XZ-2 真空泵能够把管式炉管的真空度抽到10Pa左右。 3、VS-0.1真空系统能够把管式炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）。 4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉管内的真空度抽到10-3Pa。 5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。 6、英国（INFICON）电容真空计（测量范围3、8x10-5-1125Torr、可检测各种气体，包括混合气体，测量精度、重复性好、可选防腐类型PCG554）
|
||
|
下端真空法兰 |
1、为了增加抽气速率，达到更高真空的要求。可将原有软管接头更换成KF-25接口（VS-0.1和VS高真空系统接口皆为KF25） 2、如用于供气系统，可将原有软管接头更换成Φ6、35mm双卡套接头. |
||
| 上端真空法兰 |
 |
||
|
炉塞、材料放置 |
炉塞、材料放置图片 |
||
|
四周表面温度 |
≤45℃ |
||
1、瑞典Kanthal A1 电阻丝
Kanthal A1 原丝 电阻丝炉膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。
(3)、Kanthal电阻丝资料下载
(4)、Kanthal电阻丝网站
(5)、电阻均衡、温场均衡性好
Kanthal A1 电阻丝 电阻均匀 、 加热量均衡
温场效果好
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、炉膛
1、真空吸滤成型的质高纯氧化铝多晶纤维固化炉膛。
2、采用技术成型。
3、炉膛里电阻丝的间距和节距全部按蕞的热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡
5、可选UL认证电气板 （全部通过UL认证的电器）
6、认证
.jpg)
7、法兰
铰链式法兰（选购） 可以接电阻真空计和KF25波纹管的法兰（选购） 水冷法兰（选购）
8、全图
标准配件
|
描叙 |
数量 |
图片 |
|
VSGM1200 立式管式炉 |
1 台 |
|
|

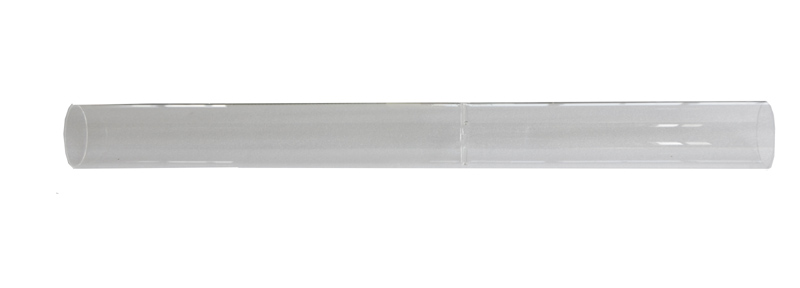

石英管60mm OD x 1000mm L |
1根 |
|
|
不锈钢下法兰 |
1 个 |
|
| 不锈钢上法兰 | 1个 |
|
|
不锈钢炉钩 |
1 个 |
|
|
氧化铝炉塞 |
2个 |
|
| 石英炉塞 | 1个 |
 |
|
高温手套 |
1 双 |
|
|
石英坩埚 |
个 |
|
| Ｋ型热电偶 | 1个 |
 |
|
COM转USB接口（选配） |
1 套 |
|
|
说明书 |
1 份 |
 |
|
软件（选配） |
1份 |
|
|
供气系统 |
质子流量计供气系统 |
|
|
|
浮子流量计供气系统 |
|
||
|
抽气系统 |
真空泵 |
2XZ-2 |
|
|
TW-1、5A |
|
||
|
FX-16 |
|
||
|
德国普发分子泵 |
|
||
|
电阻真空计 |
电阻真空计 |
|
|
|
复合真空计 |
|
||
|
波纹管 |
KF25 |
|
|
|
KF40 |
|||
|
真空挡板阀 |
KF25 |
|
|
|
KF40 |
|||
|
KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
