型号

ALD-SGM1200-1200-H-C-I

ALD-SGM1200-1200-H-C-II

ALD-SGM1200-1200-H-C-III

SGM1200

管式炉

功率

4KW

4KW

4KW

石英管:60/80-100*1500mm(管径可选）

两边各放置一个炉塞，炉塞可以阻挡炉管中心的热辐射，必须在加热前放置在炉膛的正确位置

外形尺（LXDXH）

1500X450X600

1500X450X600

1500X510X650

电源电压

220V

相数

单相

加热元件

国产质电阻丝（可选配瑞典Kanthal A1电阻丝） 点击进入资料下载

控制方式

采用宇电程序控温仪表（标配）

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护，过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断

时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。

3、带有485 通讯接口（选购软件时标配）

4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

（更换仪表，需要另外付费，选购）

FP93控温仪表（岛电） 欧陆仪表 触摸屏仪表

控温模式

智能PID

断偶保护和显示

有

过温保护

有

过流保护

有

控制精度

+/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106-16E 德国西门康

额定温度

温区一：1200 ℃温区二：1200 ℃

额定温度

温区一：1100 ℃温区二：1100 ℃

升温速率

≤30℃/ Min （可根据要求修改）

推荐升温速率

≤15℃/ Min

热电偶型号

温区一：K型 温区二：K型

加热段长度

温区一：200mm温区二：200 mm

温场曲线

电器认证

四周表面温度

≤45℃

法兰和阀门

GX供气系统主要参数

D07-7C

质量流量计

量程和气体

5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意选择以上量程和所通气体的类型）

耐压

3MP

流量控制精度

&±1、0%F.S

额定工作（使用）压力

0.3MPa

线性

&±0.5%F.S.

重复精度

&±0.2% F.S

路数

1 、2、3、4、5、6、7、8 路（可任意选择几路）

接头类型

双卡套不锈钢接头

系统工作压力范围

0.1~0.5 MPa

工作温度

5-45℃

压力真空表表

-0.1~0.15MPa 0.01MPa/格

静态混气室

Dia50 X 400MM

接口

Dia6 / 1/4”

VS-0.1抽气系统

方案一或方案二任选一个

电源

220V

尺寸

650X650X600 / 650X650X300

波纹管

KF25X1000mm

用该系统抽炉管真空度可达

10-1Pa

真空挡板阀

KF25

VRD-16真空泵

（方案一）

型号

VRD-8

极限分压强

5X10-2Pa

进排气接口

KF25

电机转速

1440RPM

抽气速率

2、2L/S

电机功率

0.4KW

瑞典（INFICON）

皮拉尼陶瓷电容真空计

（方案二）

型号

PCG554

输入电压

24V1A DC（配有220V变压器）

真空计接口

KF16

数字显示

数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr

产品尺寸

46mm×28mm×126mm(LxWxH)

重量

5lbs

检测气体

可检测各种气体，包括混合气体，测量精度、重复性好。

是否防腐

防腐

响应时间

≤30ms

测量范围

3、8x10-5-1125Torr.

分子泵机组（选购）

（方案一或方案二任选一个）

机组输入电压

380V /220V

波纹管

KF40X1000

真空挡板阀

KF40

机箱尺寸

600X600X600

分子泵

（方案一）

分子泵型号

FJ620

输入电压

380V

分子泵进气口法兰

DN160

分子泵抽气速率L/S（对空气）

600

分子泵极限压强（Pa)

6×10-7

冷却方式

水冷

冷却水压（MPa）

0.1-0.2

冷却水温度

<25℃

环境温度

0~40℃

建议启动压强

<10pa

分子泵前级真空泵TRP-24

（方案二）

功率

0.75KW

电压

380V

转速

1450rpm

进气口径

KF25/KF40

前机泵抽气速率（L/S）

6

极限压强

4X10-2Pa

德国Pfeiffer真空泵

（方案二）

电压

220V

功率

110W

抽气接口

KF40

重量

150KG

前机泵抽速

0.9m3/ h

抽气速率（N2）

33L/S

复合真空计

复合真空计型号

ZDF

电源

220V 55W

控制精度

&± 1%

真空计测量范围

10-5-105Pa

描叙

数量

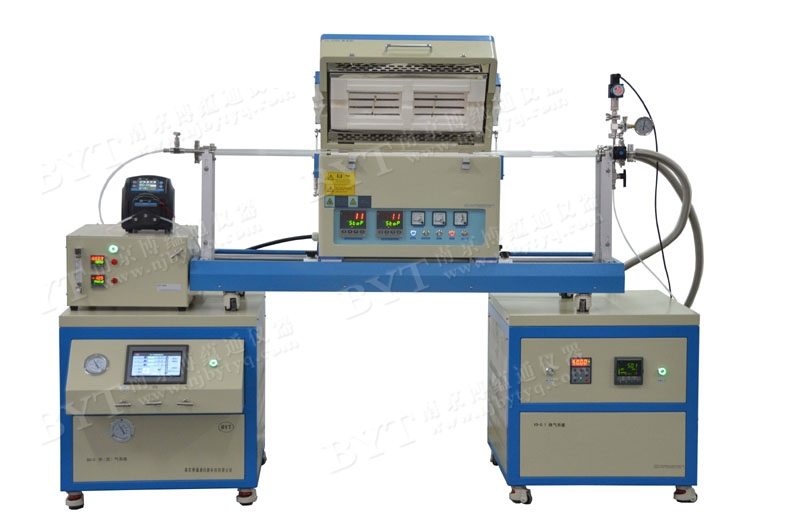

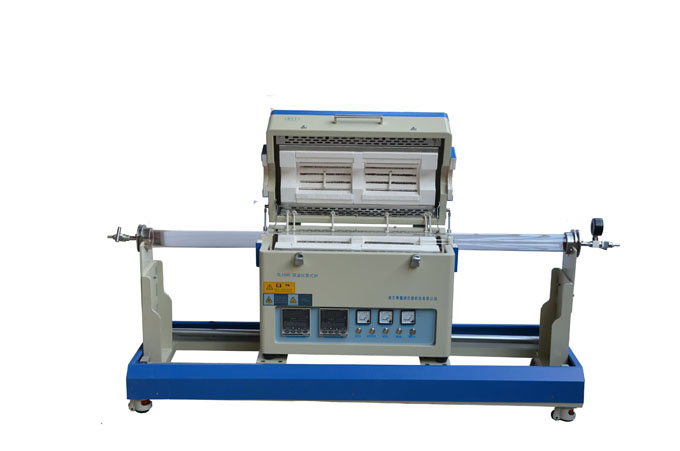

SGM1200-1200 双温区滑动管式炉

1 台

石英管

1根

不锈钢法兰

1 套

不锈钢炉钩

1 根

氧化铝炉塞

3个

高温手套

1 对

氧化铝坩埚

1 个

COM转USB接口

1 套

说明书

1 份

软件

1份

供气系统

质子流量计供气系统

浮子流量计供气系统

抽气系统

真空泵

2XZ-2

TW-1、5A

FX-16

德国普发分子泵

电阻真空计

电阻真空计

复合真空计

波纹管

KF25

KF40

真空挡板阀

KF25

KF40

KF卡套

KF25

KF40

KF三通

KF25
