1700度淬火炉立式管式淬火炉
技术参数
|
型号 |
VSGM1700-I |
VSGM1700-II |
VSGM1700-III |
|
功率 |
7、5KW |
7、5KW |
7、5KW |
|
炉管尺寸 |
Dia60(OD)X1000mm |
Dia80(OD)X1000mm |
Dia100(OD)X1000mm |
|
外形尺寸（LXDXH） |
1300X500X1700mm |
1300X550X1700mm |
1300X600X1700mm |
|
电源电压 |
220V/380V |
||
|
相数 |
单相 |
||
|
加热元件 |
1800型硅钼棒 |
||
|
炉管 |
刚玉管：高纯度AIO陶瓷（含）99、5% |
||
|
控制方式 |

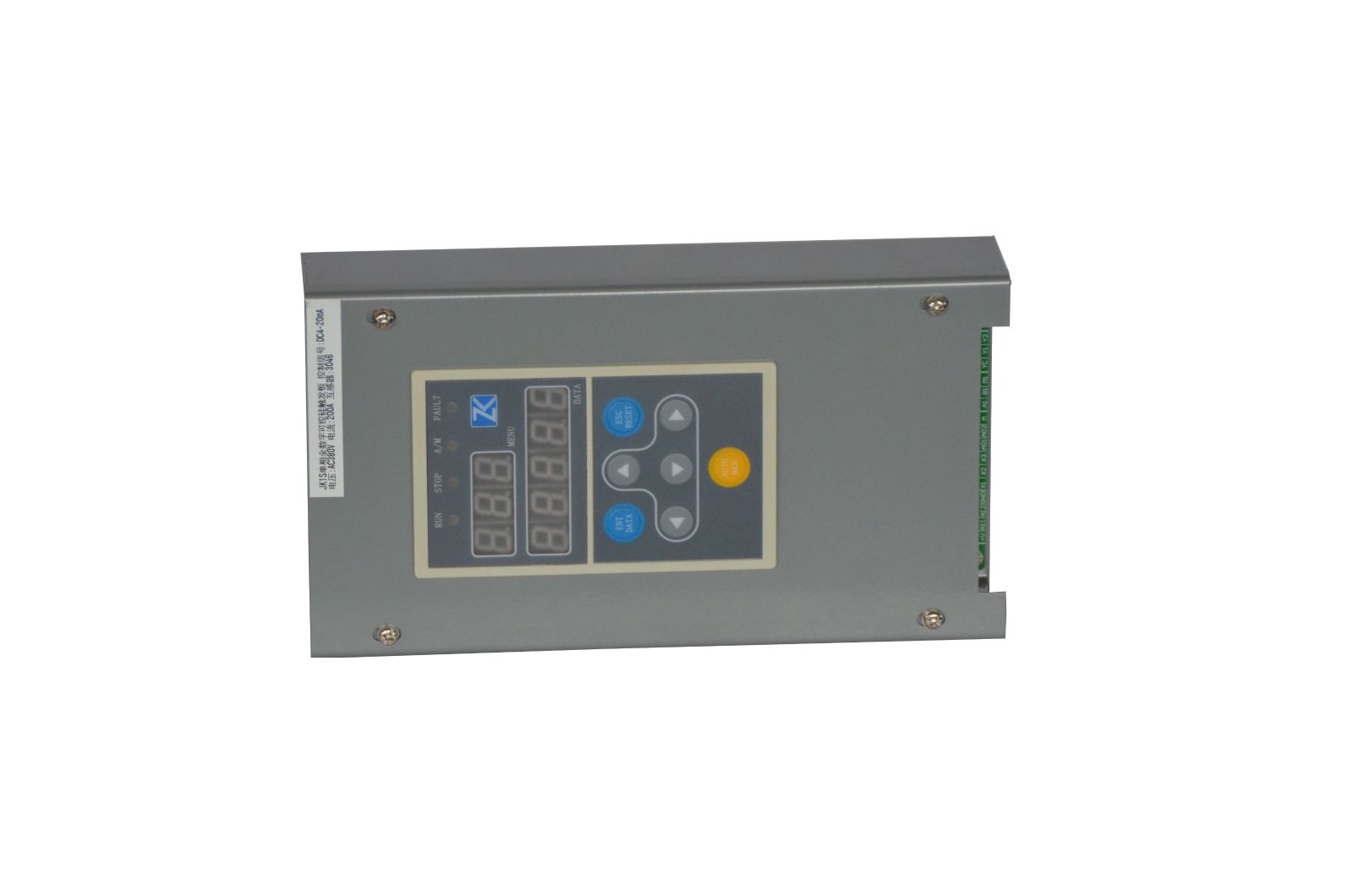

采用宇电程序控温仪表（标配） 1、50段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1720度或热电偶烧断时， 主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换仪表，需要另外付费，选购）
（岛电） |
||
|
断偶保护和显示 |
有 |
||
|
过温保护 |
有 |
||
|
过流保护 |
有 |
||
|
控制精度 |
+/- 1 ℃ |
||
|
触发器 |
移相触发 |
||
|
电器 |
浙江正泰 |
||
|
可控硅 |
106-16E 德国西门康 |
||
|
额定温度 |
1700 ℃ |
||
|
额定温度 |
1650 ℃ |
||
|
升温速率 |
≤20 ℃/ Min （可根据要求修改） |
||
|
推荐升温速率 |
≤5℃/ Min |
||
|
热电偶型号 |
B 型 |
||
|
加热段长度 |
300mm |
||
|
电器认证 |
|
||
|
四周表面温度 |
≤45℃ |
||
|
真空密封法兰和阀 |
1、一个不锈钢密封法兰和不锈钢针阀安装在炉体的顶部 2、炉体底部安装有一个插板阀，一个不机械压力表，一个KF25真空接口用于连接真空泵 3、真空度：采用机械泵真空度可达1Pa以下，如果想获得更高的真空度可选用国产或高真空机组真空度可达10-3Pa 可选：以下配件增加真空效率 4、KF25不锈钢波纹管，KF25快速卸妆卡箍 5、可选防腐型数字式真空计，其测量范围为3、8x10-5至1125Torr.不需因测量气体种类不同而需要系数转换
6、在法兰顶部安装有一个额定可以承受1000g的电磁铁样品吊挂装置如图1，样品通过悬挂丝挂于挂钩上，如图2，点击电磁铁样品吊挂装置的控制按钮，样品和悬挂丝一起掉入淬火盒中，如图3。在释放样品之前必须冲入5PSI的氩气并且打开炉管底部的手动插板阀。图4是悬挂丝 图1 图2 图3 图4 |
||
|

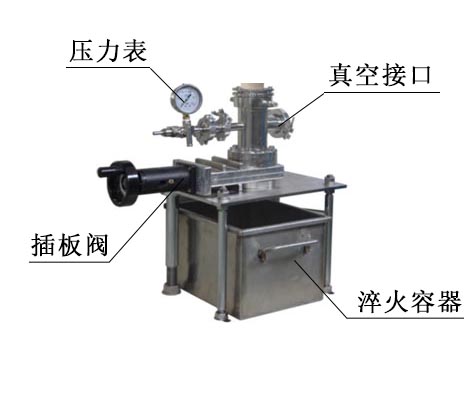

淬火容器
|
1、炉管底部固定有一个用于盛放淬火液体的不锈钢盒 2、炉管底部和液体盒之间安装有一个大型手动插板阀 |
||
| 质保期 |
一年保修，终身技术支持 特别提示：1、耗材部分如加热元件，炉管，样品坩埚等不在保修期内。 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
||
FP93控温仪表 欧陆仪表 触摸屏仪表
注意事项
1、炉管内气压不可高于0.02MPa
2、由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3、当使用的炉管为刚玉管时，炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4、进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击
5、对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
6、不要在氧化铝管中使用石墨坩埚
7、MoSi2加热元件不得长时间在在低温下(400℃-700℃)使用,否则将可能损坏加热元件

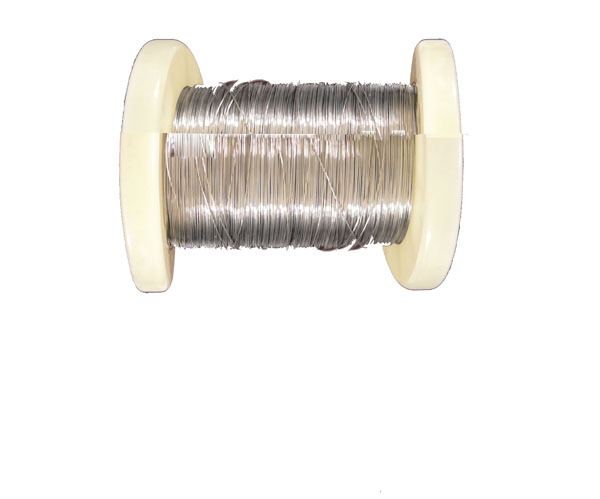

8、样品是通过耐高温丝固定悬挂在法兰底部的悬挂钩上。（备注：我公司随设备标配的丝的额定使用温度为1200度，如果客户的使用温度为1200度以上，可以选购我公司专门的耐高温丝，详询我公司销售）

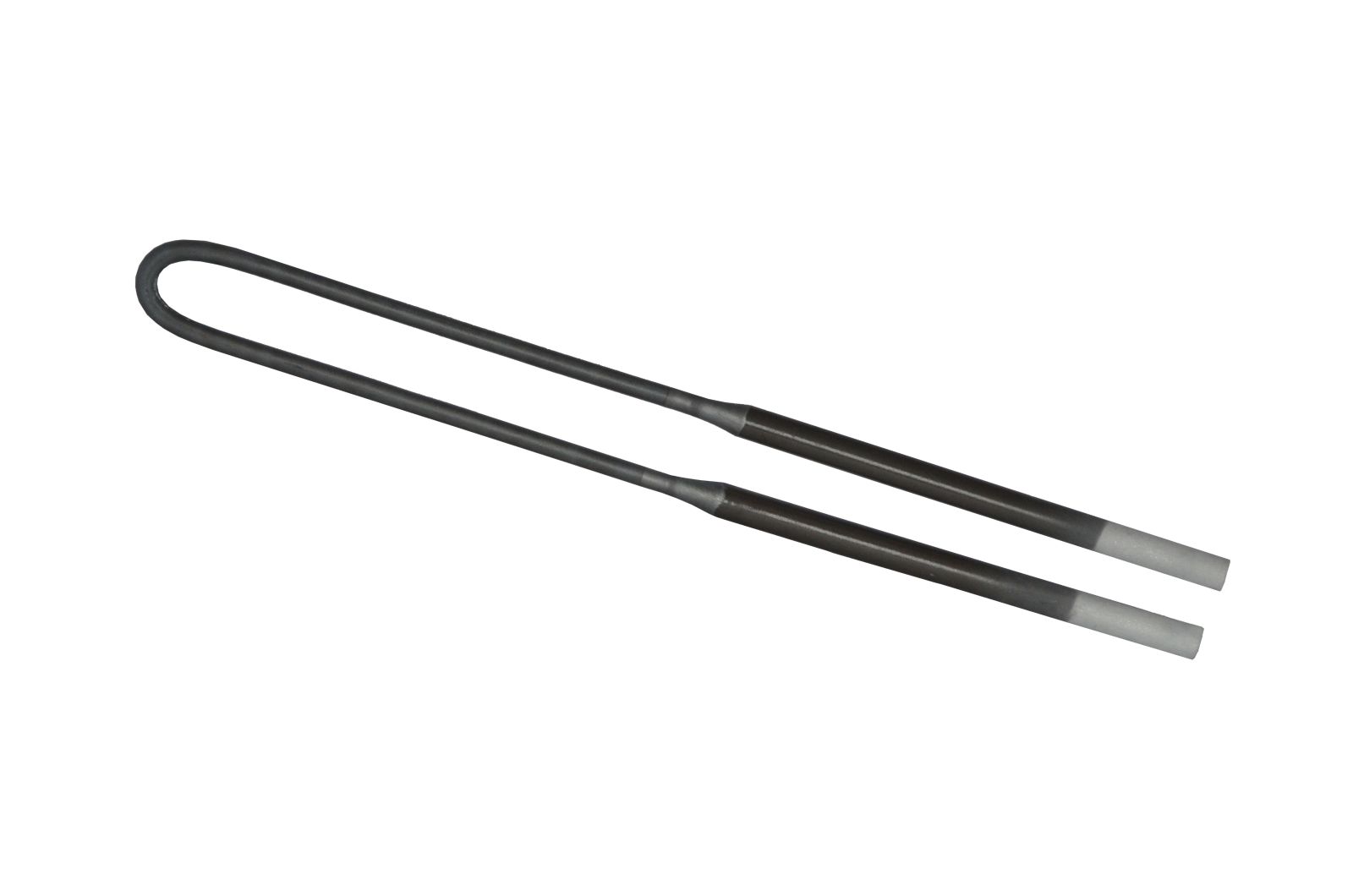

1、加热元件
.jpg)
（1）、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长。
（2）、采用的是热弯技术，电阻均匀，使用寿命长
（3）、Lu冷端长度为210mm， 400X300X300炉子为260 ，一般厂家采用180mm, 冷端长炉顶温度低。
（4）、硅钼棒表面氧化非晶膜致密，能够比较好的保护硅钼棒。
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、炉膛
炉膛VS 国产炉膛
1、真空吸滤成型的质高纯氧化铝多晶纤维固化炉膛。
2、采用技术成型。
3、炉膛里电阻丝的间距和节距全部按蕞的热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡
5、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强
5、可选UL认证电气板 （全部通过UL认证的电器）

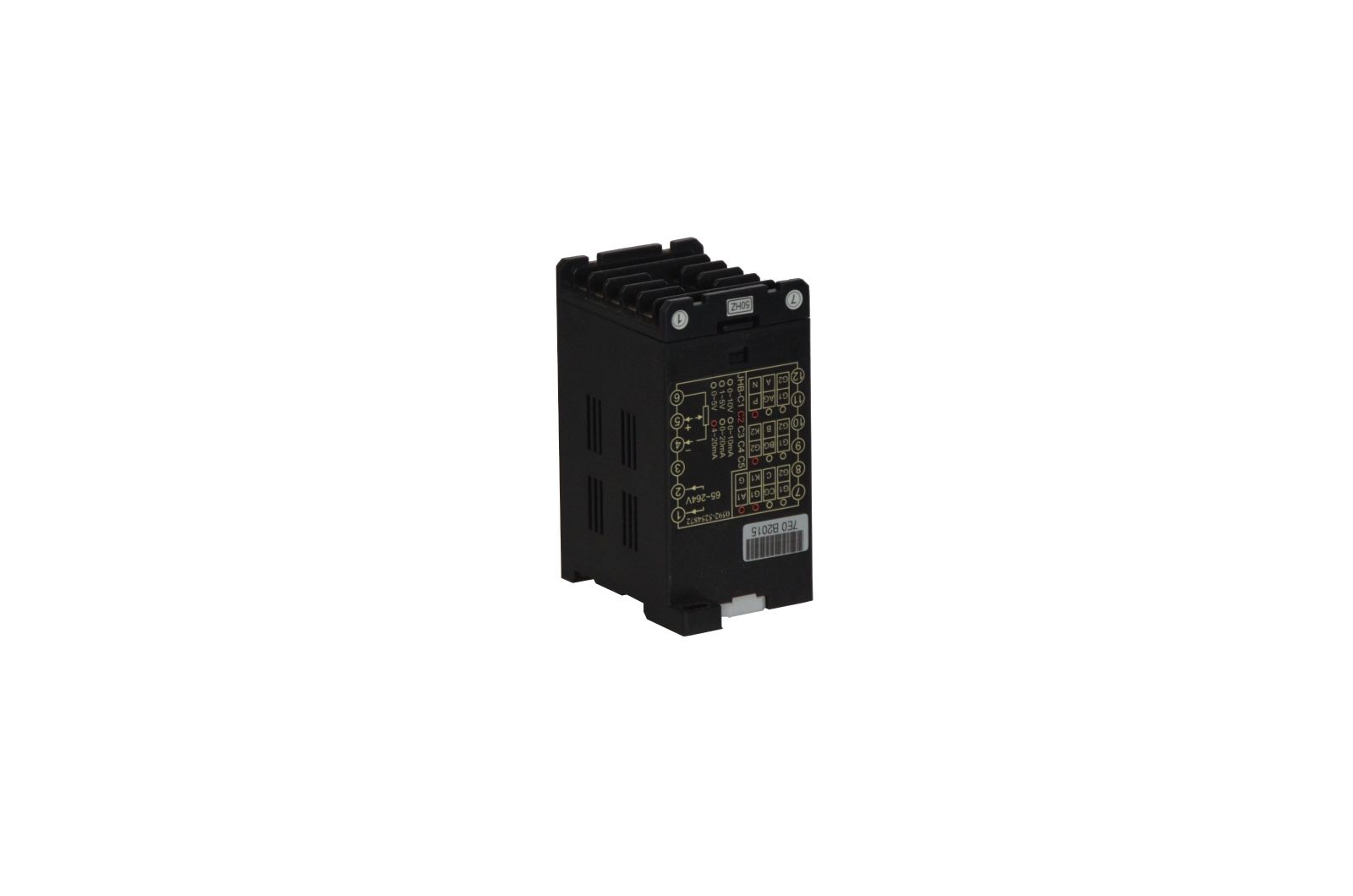

6、触发器
VS .jpg)
软启动限流触发器 大部分厂家使用的非限流
厦门博特触发器
1、移相触发（带软启动和限流功能）
2、限流功能：无论怎么样设置升温速率，我们电炉的二次电流始终被限制在170A以内，有效的保护了设备。由于采用限流功能，高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制（例如：规定在1400℃后不得超过3℃/min等）即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大，设备会跳闸或烧坏。
3、软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长
4、保护功能：如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。

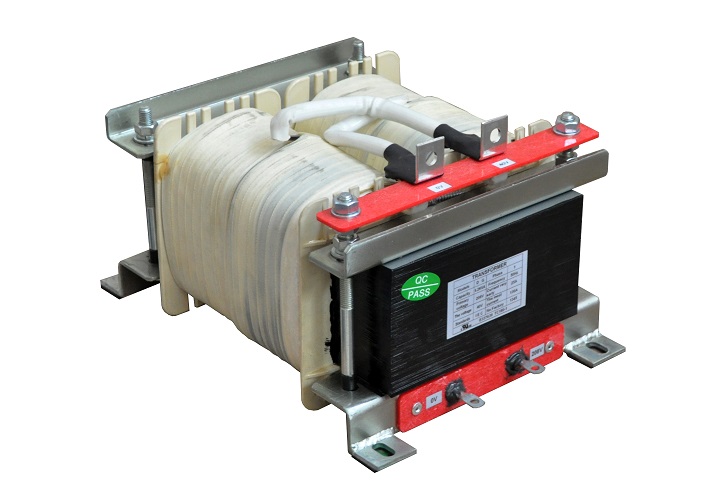

7、UL认证变压器
1、变压器电缆为纯铜
2、变压器声音小
3、变压器温身低
8、多款可供选择的各种法兰 （直径从25到250mm）
铰链式法兰（选购） 可以接电阻真空计和KF25波纹管的法兰（选购） 水冷法兰（选购）
9、认证
.jpg)
管式炉标准配件
|
描叙 |
数量 |
图片 |
|
SGM1700管式炉 |
1套 |
|
|
刚玉管 |
1根 |
|
|
不锈钢法兰 |
1套 |
|
|
不锈钢炉钩 |
1个 |
|
|
淬火容器 |
1个 |
|
|
高温手套 |
1双 |
|
|
电器控制柜 |
1台 |
|
| B型热电偶 | 1根 |  |
|
485转换接口和软件 （选配） |
1套 |
|
|
说明书 |
1本 |
|
| 卡套 | 4个 |  |
| 波纹管 | 1支 |  |
| 真空挡板阀 | 1个 |  |
|
供气系统 |
质子流量计供气系统 |
|
|
|
浮子流量计供气系统 |
|
||
|
抽气系统 |
真空泵 |
2XZ-2 |
|
|
TW-1、5A |
|
||
|
FX-16 |
|
||
|
德国普发分子泵 |
|
||
|
电阻真空计 |
电阻真空计 |
|
|
|
复合真空计 |
|
||
|

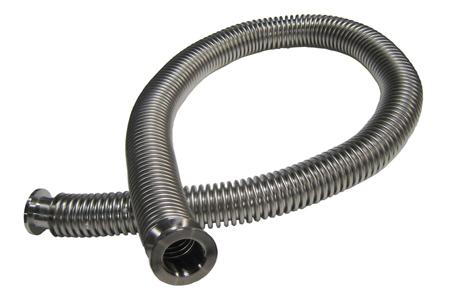

波纹管 |
KF25 |
|
|
|
KF40 |
|||
|
真空挡板阀 |
KF25 |
|
|
|
KF40 |
|||
|

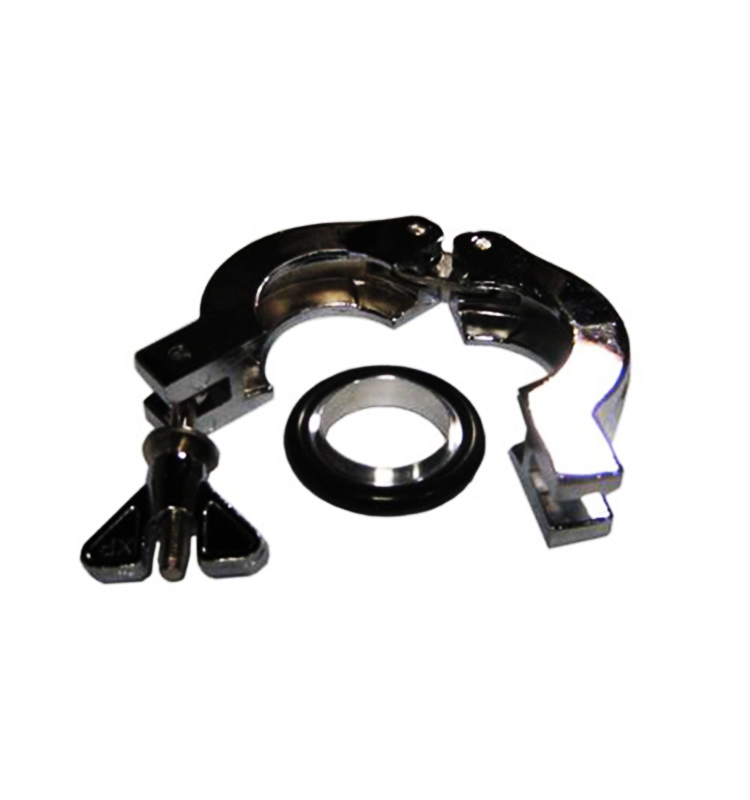

KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
