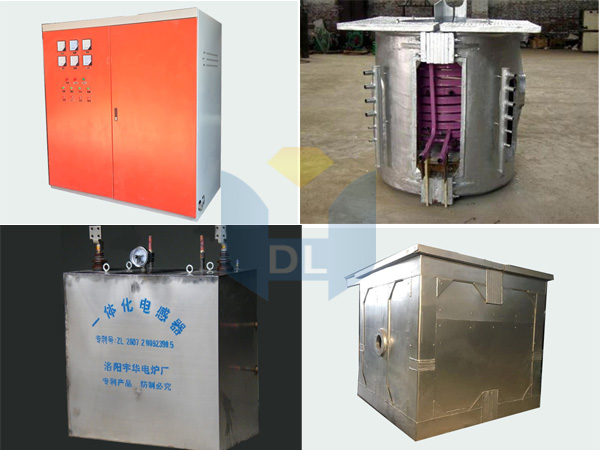

组成

参数

SGM0.5T-3型遥控中频炉

SGM0.5T-2型遥控中频炉

电柜

额定温度进相电压

700V ，中频输出电压（感应炉）2800V

400V ，中频输出电压（感应炉）1800V

KK可控硅

1000A/2000V 8个（襄樊台基）

1000A-1800V 8个（襄樊台基）

KP可控硅

1000A/2500V 6个（襄樊台基）

1000A/2500V 6个（襄樊台基）

空气开关

1600A/电动 (上海人民电器）

1600A/电动

装机铜排

60毫米 X 6毫米

60毫米 X 5毫米

电抗器

线圈铜管直径 16毫米，线圈个数 8个
如换用体化电感器（利号：2007 2 0092390.5，）需加18000

铜管直径16毫米，线圈数：6个

智能遥控系统

本厂核心技术，可靠性高，操作方便，调试维修简单

电容器柜

采用用高压、高容量电容器（2000KF -1200V 4台，新安江），可降低无功电流60%，熔炼每吨铁水可节电25度。

2000KF /750V 4台（新安江）

炉子

炉子

高电压感应炉，电压高达3700V,可降低无功电流60%，熔炼每吨铁水可节电200度

炉壳

直径 1、15米，高1、36米

直径 910毫米 高 1300毫米

感应圈内径

530毫米

550毫米

感应圈圈数

30圈

17圈

感应圈铜管规格

25毫米X20毫米X4毫米

25毫米 X 40毫米 X 4毫米

点

1 、智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2、加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到2800V(是电柜输出电压的2倍），水电缆、感应圈损耗 小；700V进相电压，电抗器、装机铜排 、进相电缆损耗小。采用本厂利产品体化电感器（利 号：2007 2 0092390.5）,长寿命，免维修，节电。
用和本厂配套的变压器250KW变压器，40分钟可熔化炉铁水（铁水温度1600度），每吨铁水用电低于500-550度电。

1 、智能遥控系统，保护速度快，可控硅经久耐用， 启动性能好，工作稳定，操作方便。
2、采用大铜排装机，节电。
3、加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可 达到1800V(是电柜输出电压的2倍），水电缆、感应 圈损耗 小 ；700v进相电压，电抗器、装机铜排、进相电压损耗小。
配ZS11-500KW电炉用变压器（符合家标准，西格马认可），正常情况下，50分钟可熔化炉铁水，熔化吨铁水用电650-700度左右。
