组成

参数

SGM2T-3型遥控中频炉

SGM2T-5型遥控中频炉

SGM2T-8型遥控中频炉

SGM2T-8G型遥控中频炉

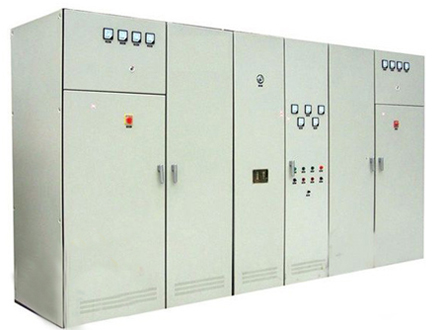

电柜

额定温度进相电压

700V ，中频输出电压（感应炉）2600V

1000V ，中频输出电压（感应炉）3600V

1000V ，中频输出电压（感应炉）5400V

KK可控硅

1500A-1800V 8个（襄樊台基）

1200A-1800V 12个（襄樊台基）

1500A-1800V 12个（襄樊台基）

KP可控硅

1500A/3000V 12个（襄樊台基）

1200A/3500V 12个（襄樊台基）

1500A/3500V 12个（襄樊台基）

空气开关

2000A/电动(上海人民电器）

2000A/电动(上海人民电器）

3000A/电动(上海人民电器）

3000A/电动(上海人民电器）

装机铜排

80毫米X 6毫米

100毫米X 6毫米

电抗器

线圈铜管直径18毫米，线圈个数6个

体化电感器（利号200720092390.5）
如换用普通电抗器（线圈铜管直径18毫米，线圈个数8个）可减去25000元
采用先进技术，整机消除感应电，操作工更安
感应式，漏炉预警系统，随时监视炉衬状况，预防铁水穿炉漏炉事故发生。

智能遥控系统

本厂核心技术，可靠性高，操作方便，调试维修简单

电容器柜

采用用高压、高容量电容器（2000KF -1200V 12台，新安江），可降低无功电流30%，熔炼每吨钢可节电15度。

采用用高压、高容量电容器（2000KF -1600V 12台，新安江），可降低无功电流60%，熔炼每吨钢可节电25度。

采用用高压、高容量电容器（3150KF /2000V 16台，新安江），可降低无功电流60%，熔炼每吨钢可节电25度。

炉子

炉子

高电压感应炉，电压高达2600V,可降低无功电流60%，熔炼每吨铁水可节电100度。

高电压感应炉，电压高达3600V,可降低无功电流60%，熔炼每吨铁水可节电100度。

高电压感应炉，电压高达5400V,可降低无功电流60%，熔炼每吨钢可节电120度。

高电压感应炉，电压高达5400V,可降低无功电流60%，熔炼每吨铁水可节电120度。采用超大型钢（耐热钢）制炉壳，坚固耐用，不易烧坏，液压倾炉系统，力量巨大。

炉壳

直径1、3米，高1、46米

直径1、35米，高1、6米

直径1、46米，高1、75米

长：1、75米，宽：1、75米，高：1、85米

感应圈内径

800毫米

770毫米

770毫米

感应圈圈数

20圈

25圈

38圈

感应圈铜管规格

25毫米X40毫米X4毫米

25毫米X40毫米X4毫米

25毫米X25毫米X4毫米

点

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；700V进相电压，电抗器、装机铜排、进相电缆损耗小。
用和本厂配套的变压器1000KW变压器，60分钟可熔化2吨铁水，每吨铁水用电低于600度。

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到3600V(是电柜输出电压的3倍），水电缆、感应圈损耗小；1000V进相电压，电抗器、装机铜排、进相电缆损耗小。采用本厂利产品体化电感器（利号：2007 2 0092390.5）,长寿命，免维修，节电。
用和本厂配套的变压器800KW变压器，50分钟可熔化2吨铁水，每吨铁水用电低于550度。

1 、智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2、采用大铜排装机，节电。
3、加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到5400V(是电柜输出电压的3倍），水电缆、感应圈损耗小；1000V进相电压，电抗器、装机铜排、进相电缆损耗小。采用本厂利产品体化电感器（利号：2007 2 0092390.5）,长寿命，免维修，节电。
用和本厂配套的变压器800KW变压器，40-45分钟可熔化2吨铁水，每吨铁水用电低于500度。

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到5400V(是电柜输出电压的3倍），水电缆、感应圈损耗小；1000V进相电压，电抗器、装机铜排、进相电缆损耗小。采用本厂利产品体化电感器（利号：2007 2 0092390.5）,长寿命，免维修，节电。
用和本厂配套的变压器800KW变压器，40-45分钟可熔化2吨铁水，每吨铁水用电低于500度。
