组成

参数

SGM1T-2型节能中频炉

SGM1T-3型遥控中频炉

SGM1T-5型遥控中频炉

SGM1T-5G型遥控中频炉

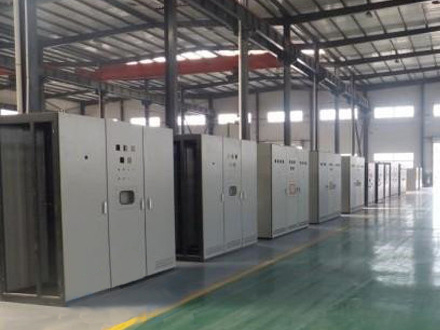

电柜

额定温度进相电压

400V ，中频输出电压（感应炉）1800V

700V ，中频输出电压（感应炉）2600V

1000V ，中频输出电压（感应炉）3600V

KK可控硅

1500A-1800V 8个（襄樊台基）

1000A-1800V 8个（襄樊台基）

1000A-1800V 12个（襄樊台基）

KP可控硅

1500A/2500V 6个（襄樊台基）

1000A/2500V 6个（襄樊台基）

1000A/3000V 12个（襄樊台基）

空气开关

2000A/电动

2000A/电动

1600A/电动(浙江天正）

1600A/电动(上海人民电器）

装机铜排

60毫米X 5毫米

60毫米X 6毫米

电抗器

铜管直径16毫米，线圈数：6个

铜管直径16毫米，线圈数：8个

线圈铜管直径16毫米，线圈个数8个
如换用体化电感器（利号：2007 2 0092390.5，）需加18000元

智能遥控系统

本厂核心技术，可靠性高，操作方便，调试维修简单

电容器柜

2000KF /750V 6台（新安江）

2000KF -1200V 8台（新安江）

采用用高压、高容量电容器（3000KF /2000V 4台，新安江），可降低无功电流60%，熔炼每吨铁水可节电25度。

炉子

炉子

高电压感应炉，电压高达3700V,可降低无功电流60%，熔炼每吨铁水可节电200度

高电压感应炉，电压高达3700V,可降低无功电流60%，熔炼每吨铁水可节电200度. 采用超大型钢（耐热钢）制炉壳，坚固耐用，不易烧坏，液压倾炉系统，力量巨大。

炉壳

直径910毫米高1300毫米

直径1100毫米高1350毫米

直径1、15米，高1、46米

长：1、3米，宽：1、3米，高：1、5米

感应圈内径

660毫米

630毫米

600毫米

感应圈圈数

17圈

25圈

30圈

感应圈铜管规格

25毫米X 40毫米X 4毫米

25毫米X 30毫米X 3毫米

25毫米X25毫米X4毫米

点

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到1800V(是电柜输出电压的2倍），水电缆、感应圈损耗小
配ZS11-500KW电炉用变压器（符合家标准，西格马认可），正常情况下，60分钟可熔化1吨铁水，熔化吨铁水用电700度左右。

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到2600V(是电柜输出电压的2倍），水电缆、感应圈损耗小；700V进相电压，电抗器、装机铜排、进相电缆损耗小。
配ZS11-500KW电炉用变压器（符合家标准，西格马认可），正常情况下，50分钟可熔化1吨铁水，熔化吨铁水用电600度左右。

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2，加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到3600V(是电柜输出电压的2倍），水电缆、感应圈损耗小；1000V进相电压，电抗器、装机铜排、进相电缆损耗小。采用本厂利产品体化电感器（利号：2007 2 0092390.5）,长寿命，免维修，节电。用和本厂配套的变压器400KW变压器，40分钟可熔化吨铁水（铁水温度1600度），每吨铁水用电低于500度电。

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能好，工作稳定，操作方便。
2，加装炉底散热圈，炉底加热量小，炉底耐用，不易穿炉，炉底损耗小；采用升压电路，电炉两电压可达到3600V(是电柜输出电压的2倍），水电缆、感应圈损耗小；1000V进相电压，电抗器、装机铜排、进相电缆损耗小。采用本厂利产品体化电感器（利号：2007 2 0092390.5）,长寿命，免维修，节电。
用和本厂配套的变压器400KW变压器，35分钟可熔化吨铁水（铁水温度1600度），每吨铁水用电440—490度电。
