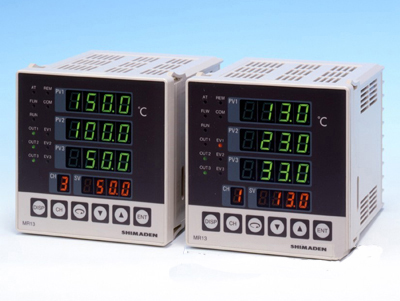

日本岛电shimaden MR13三回路程序温控器

MR13智能调节器,无超调专家PID算法,参数自整定,3回路立控制,9段可编程,手/自动无扰动切换,调节输出限幅,3个立事件输出,隔离遥控输入,模拟发送。采样周期:500ms。

□ 3回路调节器，3路输入，3路设置，可3路同时显示

□ 显示精度：±（0.3%满量程+1字）采样周期：0.5秒

□ 跟踪型PV输入功能

□ 跟踪型SV设置功能

□ 遥控/本机和DI输入功能

□ 可编1条曲线9（步）段程序功能

□ 专家PID，显著提高PID控制效率；有效控制超调和欠调

□ RS232C/RS485通讯接口

SHIMADEN(岛电) MR13  0.3级3回路9段可编程调节器选型表

型号代码

四排高亮度LED显示,3回路PV值立显示,无超调专家PID算法,PID参数自整定,3回路立控制,每回路蕞多三组PID参数,9段可编程,手/自动无扰动切换,调节输出限幅,3个立事件输出,遥控输入,模拟发送,数字通讯。采样周期:500ms。

MR13-

外形尺寸：高96×宽96×深110mm，面板开孔尺寸：92×92mm

输入类型

测量范围

1

热电偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L

量程见MR13输入类型与测量范围对照表

2

铂电阻：Pt100/JPt100

3

电压（mV）：-10～10,0～10,0～20,0～50,10～50,0～100mV DC

4

电流（mA）：4～20mA,0～20mA DC

6

电压（Ｖ）：-1～1,0～1,0～2,0～5,1～5,0～10V DC

调节输出类型

Y1-

继电器接点，容量：240V AC 2、5A/阻性，比例周期：0.5～120.0秒

I1-

电流4～20mA DC，负载阻抗：600Ω额定

P1-

固态继电器（SSR）驱动，15V/额定20mA，比例周期：0.5～120.0秒

V1-

电压0～10V DC，负载电流：2mA额定

可编程功能

（选件）

N

无

P

一条曲线，9段（步）

事件输出（选件）

（上下限报警或时标用）

0

无

1

EV1～EV3  3组事件输出，接点容量：240VAC-1A阻性

模拟遥控和外部开关输入

（选件：仅能选一种）

00

无

04

4～20mA DC  接收电阻：250Ω

05

1～5V   DC  输入阻抗：500KΩ蕞小

06

0～10V  DC  输入阻抗：500KΩ蕞小

51

DI无电压接点或OC门输入（5V/0.4mA DC） 1点

隔离模拟变送和数字通讯

(选件：仅能选一种)

00

无

03

0～10mV  DC输出阻抗：10Ω

04

4～20mA  DC负载阻抗：300Ω额定

06

0～10V   DC负载电流：1mA额定

15

RS-485   （隔离型）

17

RS-232C  （隔离型）

特记事项

0

无特记事项

9

有（与客户协商联系）

订货实例：

MR13-1I1-N100040     热电偶输入电流输出，无编程功能，4～20mA隔离模拟变送。

MR13-1P1-P100150     热电偶输入固态继电器输出，带编程功能，RS-485数字通讯。
