现场显示一体化热电偶

概述

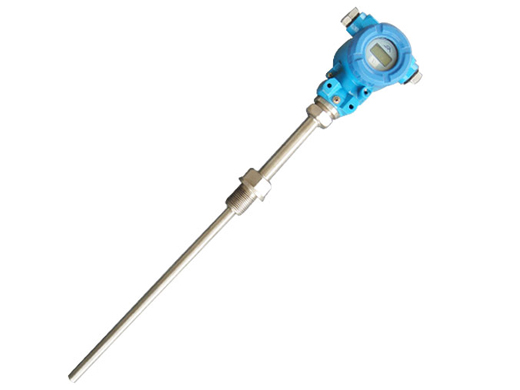

现场显示一体化热电阻（偶）、隔爆型温变送器带显示热电阻、热电偶是一种新型结构的测温仪表，现场LCD或LED数字显示，温度变送器二线4～20mA.DC信号输出，感温元件可采用铠装压簧式抗震结构，感温元件与上保护管采用圆筒隔爆结构，具有可抽芯的特点。适用于石油、化工、轻工、电力等行业，空气、蒸汽、薄雾等介质中含有碳氢化合物等爆炸性混合物及腐蚀性的场所，测量范围-200～1000℃，现场显示特别适用于无法用双金属温度计等测量的高温介质中。

产品标准

1、输出信号

4～20mA.DC或1～5V.DC，负载电阻250Ω。

0-10 mA.DC或0～5V.DC，负载电阻500Ω。（输出三线制）

0～10V.DC，负载电阻1000Ω。（输出三线制）

2、 度

3、电源电压：24V.DC±10%

4、防爆标志：dⅡBT4、 dⅡCT4

5、防护等级：IP65
6、绝缘电阻：仪表输出端子与外壳之间的绝缘电阻应≥50MΩ

7、温度变送器测量范围见附表

8、基本误差：仪表基本误差应不超过由热电阻(偶)允差和温度变送器基本误差限两部分的合成误差。

△tP=△tR+△tC=±［Ct+A%(tu-tc)］

△tR-热电阻(偶)t温度时的允差，其值为Ct,℃

△tC-以被测变量表示的温度变送器基本误差限，℃

A-温度变送器 度等级指数

tu-仪表测量范围的上限值，℃

tu-仪表测量范围的下限值，℃

9、周围环境气压86～106KPa，环境温度-40～80℃，相对湿度5～95%。

10.产品适用于环境可燃性气体或易燃气体的爆炸等级不高于Ⅱ类B组或C组，自燃温度不低于T4(135℃)级别，Ⅰ区或Ⅱ区的危险气体场所。

选型表

SBW系列温度变送器型号选型表
