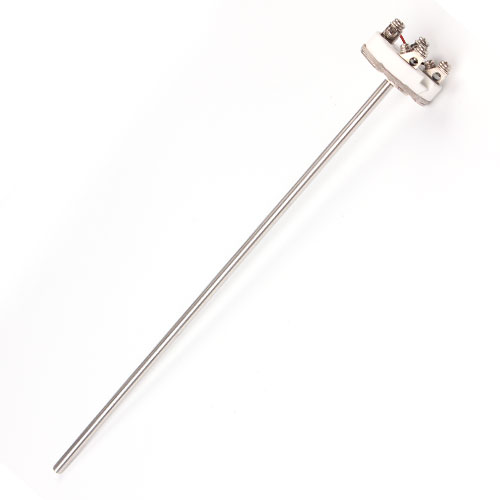

WRN,WRN-101等感温元件
概述
感温元件即没有接线盒但有接线板，没有外保护管，热电偶偶丝外用磁珠绝缘或直接采用铠装偶丝。装配热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0度-1300度范围内液体、蒸汽和气体介质以及固体表面温度。
产品标准
1、执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
2、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。
3、测量范围及允差
型号 | 分度号 | 允 差 等 级 | |||
I | II | ||||
允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
WRN | K | ±1、5°C | -40～+375 | ±2、5 °C | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRM | N | ±1、5°C | -40～+375 | ±2、5°C | -40～+333 |
±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRE | E | ±1、5°C | -40～+375 | ±1、5°C | -40～+333 |
±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
WRF | J | ±1、5°C | -40～+375 | ±1、5°C | -40～+333 |
±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
WRC | T | ±1、5°C | -40～+125 | ±1°C | -40～+133 |
±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||
选型一览表
感温元件主要型号有：WRM-101,WRN-101,WRE-101,WRC-101,WRF-101,WRM2-101,WRN2-101,WRE2-101,WRC2-101,WRF2-101等,详细型号及参数见下图：
名称 | 型号 | 分度号 | 测温范围℃ | 规格 | |
d | d | ||||
镍铬硅-镍硅 | WRM-101 WRM2-101 | N | 0-1000 | ￠3 ￠4 ￠5 ￠6 ￠8 | 310 360 410 510 560 660 910 1160 |
镍铬-镍硅 | WRN-101 WRN2-101 | K | |||
镍铬-铜镍 | WRE-101 WRE2-101 | E | 0-800 | ||
铜-铜镍 | WRC-101 WRC2-101 | T | 0-350 | ||
铁-铜镍 | WRF-101 WRF2-101 | J | 0-600 | ||
接线方式
产品特点
1、装配简单，更换方便。
2、压簧式感温元件，抗震性能好。
3、测量范围大。
4、机械强度高，耐压性能好。
订货需知：
1、注明热电偶型号、分度号、使用温度范围。
2、热电偶点数、热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）
3、有紧固件、法兰装置的，需要提供先关尺寸。
