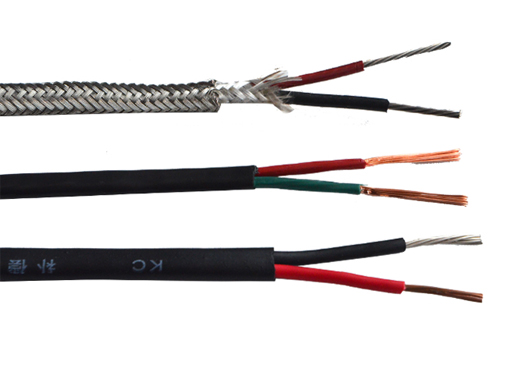

KC补偿导线
概述
KCA-HS-FF-2*1、5热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分不错的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准
1、工作温度：
a）耐热用：更高 200℃和260℃两种。
b）一般用：更高 70℃和105℃两种。
2、更低 环境温度：
a）氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
b）聚氯乙烯绝缘和护套线缆：固定敷 设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a）有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b）其它结构的补偿电缆，应不小于电缆外径的10倍。
4、规格范围
名称 | 线芯对数 | 标称截面mm2 | 线芯结构 | |
A | B | |||
补偿导线 | 1 | 0.5 1、0 1、5 2、0 | 1/0.80 | 7/0.30 |
1-1、13 | 7/0.43 | |||
补偿电缆 | 1～19 | 1-1、37 | 7/0.52 | |
1-1、76 | 19/0.41 | |||
5、主要技术要求
常规型号 | 补偿导线及电缆线芯 | 补偿导线绝缘层着色 | 配用热电偶分度号 | ||
正极 | 负极 | 正极 | 负极 | ||
SC or RC | 铜 | 铜镍0.6 | 红 | 绿 | S（铂铑10-铂）或 R（铂铑13-铂） |
KCA | 铁 | 铜镍22 | 红 | 蓝 | K（镍铬-镍硅） |
KCB | 铜 | 铜镍40 | 红 | 蓝 | |
KX | 镍铬10 | 镍硅3 | 红 | 黑 | |
EX | 镍铬10 | 铜镍45 | 红 | 棕 | E（镍铬-铜镍） |
JX | 铁 | 铜镍45 | 红 | 紫 | J（铁-铜镍） |
TX | 铜 | 铜镍45 | 红 | 白 | T（铜-铜镍） |
NC | 铁 | 铜镍18 | 红 | 灰 | N（镍铬硅-镍硅） |
6、使用分类、等级及护套着色
使用分类 | 标志代号 | 精度等级及标志 | 护层着色 | |||
普通级 | 精密级 | 普通级 | 精密级 | 本安型 | ||
一般用 | G | / | S | 黑色 | 灰色 | 蓝色 |
|
