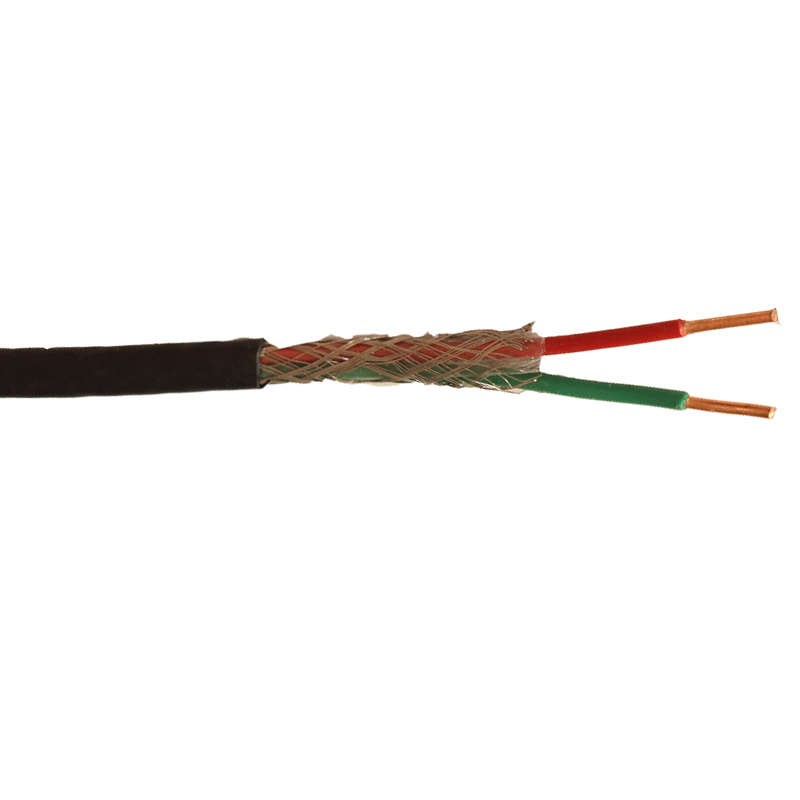

SC补偿导线

概述

SC补偿导线在一定温度范围内，与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处，与显示仪表联接构成测温系统。

产品标准

1、产品执行标准：

GB/T4989-94(等效采用IEC584-3标准)

2、导体更高 工作温度：

耐热级：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡胶180

普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃、低烟无卤阻燃聚烯70℃，交联型90℃和125℃

3、低环境温度：

聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃

4、电缆允许弯曲半径：

非铠装电缆蕞小为外径的6倍

铜带或钢带铠装点缆蕞小为电缆外径的12倍

氟塑料绝缘和护套蕞小为电缆外径的10倍

结构特征及使用温度

绝缘颜色标志表

订货需知：

1、 交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。

2、 本公司生产热电偶用补偿电缆，供多点测温使用。

3、 用户如有特殊需求，可在订货合同中注明。
