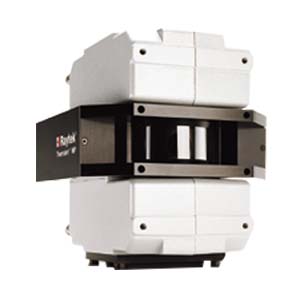

MP50红外扫描测温系统
一种新型的提供全功能解决方案的扫描测温系统，可用于实时过程温度图象扫描、分析和控制。
边缘到边缘的温度测量
不像点温仪那样测量单个目标点，MP50能在一条扫描线上测量多个温度点。MP50的快速电机带动的反射镜以每秒48线的速率（无模拟输出）和以每秒36线的速率（有模拟输出）进行扫描。快速扫描速率可使操作员发现温度不平均性并快速进行校正。旋转光学系统90度视场内收集了256个点的红外辐射能量。微处理器计算出每个测量点的温度，并同用户规定的三个扇区中的每个区域设置点相比较。每个区域具有可调的0-20mA电流输出。另外MP50还可以通过串行通讯电路输出到计算机中。
多种型号可选
共有七种型号，可根据温度范围和光谱范围和用于塑料、玻璃、冶金的专用型号进行选择。P3和P7用于薄膜玻璃，可均匀测温；G5用于平板玻璃，挡风玻璃和回火生产线以确保产品质量；1M测量金属表面温度。具有45度视场行扫仪可安全检查安装在远离高温目标的环境中。
产品详细说明
|
型号 |
LT |
MT |
G5 |
1M |
2M |
P3 |
P7 |
|
测温范围 |
20-350℃ |
200-800℃ |
G50:100-600℃ |
600-1200℃ |
400-950℃ |
P30:30-250℃ |
120-450℃ |
|
光谱响应 |
3-5μm |
3、9μm |
5、0μm |
1、0μm |
1、6μm |
3、43μm |
7、9μm |
|
D：S |
100:1/300:1 |
33:1-100:1/ 60:1-180:1 |
25:1/75:1 |
||||
|
系统精度 |
测量值的&±2％或&±2℃，取大值 | 30-100℃时为&±4℃；>100℃时同左 | |||||
|
系统重复性 |
测量值的&±1％或&±1℃，取大值 | 测量值的&±2％或&±2℃，取大值 | |||||
|
系统响应时间 |
21毫秒/48Hz(未激活模拟输出)，28毫秒/36Hz(激活模拟输出) | ||||||
|
发射率 |
0.1-1、0数字可调节 | ||||||
|
光学扫描率 |
48H；36Hz | ||||||
|
信号处理 |
更大 值，蕞小值，平均值，峰/谷值保持，报警设置 | ||||||
|
输出 |
模拟、数字、报警及同步输出：光电偶合 | ||||||
|
输入 |
触发脉冲，&±5VDC，RS-232/RS-485 | ||||||
|
电源 |
24VDC&±25％，1A | ||||||
|
选件 |
多种选择；运输箱、环境箱、RS485加长电缆、视窗附件、电源、激光瞄准工具、可调安装座等 | ||||||
|
应用 |
◆P3&P7型用于塑料薄膜 ◆G5型用于平板玻璃、挡风玻璃和回火生产线 ◆1M、2M型适于冶金行业 | ||||||
