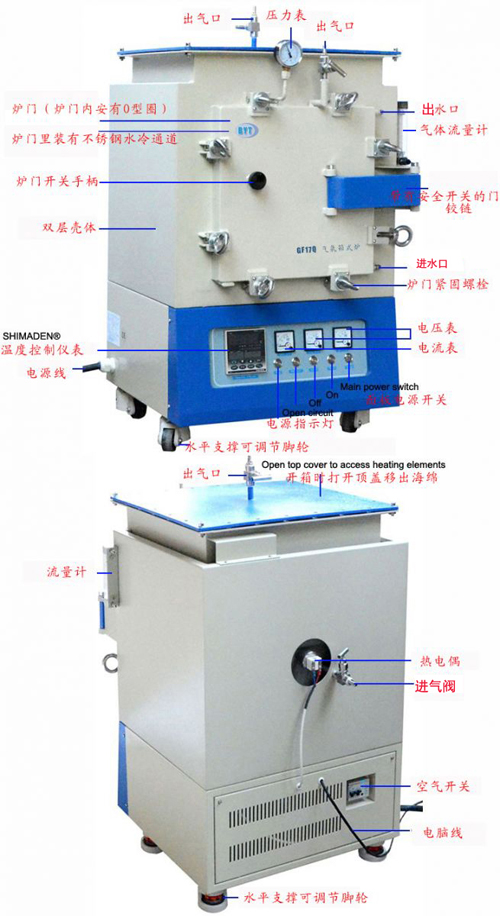

箱式气氛炉GF16Q
这款箱式气氛炉以1800型硅钼棒为加热元件，采用双层壳体结构和岛电40段程序控温系统，移相触发、可控硅控制，炉膛采用氧化铝多晶体纤维材料，双层炉壳间配有风冷系统，能快速升降温，采用外壳整体密封、盖板密封采用硅胶泥、炉门采用硅胶垫并通有水冷系统，气体经过流量计后由后膛进出，有多处洗炉膛进气口、出气口处有燃烧嘴，可以预抽真空并能通氢气、氩气、氮气、氧气、一氧化碳、氨分解气等气体，该炉具有温场均衡、表面温度低、升降温度速率快、节能等点，是高校、科研院所、工矿企业做气氛保护烧结、气氛还原用的不错电炉.
软件控制系统：该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出。（本公司免费赠送软件、通讯接口、数据线）
开盖保护系统：该炉安装有行程开关，当炉盖打开时会自动切断电源，有效地保证使用者的安全。
密封系统： 该炉顶盖和炉门（其他地方已经焊接好）均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸、气密性好、可保证8小时压力表指针不偏转。
真空系统： 可以对气氛箱式炉进行预抽真空，以加速清洗炉膛内的空气。
炉膛材料： 采用质炉膛材料，不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强。
加热元件：全部采用1800型 Dia7mm的加热棒，棒的表面负荷低，使用寿命长。
漏电保护功能： 该炉装了漏电空气开关，当炉体漏电时自动断电，以确保使用的安全性。
供气系统： 该炉配有浮子流量计，客户可通过浮子流量计或质子流量计控制气体的流速。
详细技术参数
|
型号 |
GF16Q-I |
GF16Q-II |
GF16Q-III |
GF16Q-IV |
GF16Q-V |
GF16Q-VI |
|
功率 |
3KW |
5KW |
7KW |
9KW |
13KW |
27KW |
|
炉膛尺寸（mm） |
160X150X150 |
200X200X200 |
300X200X200 |
300X250X250 |
400X300X300 |
500X400X400 |
|
外形尺寸（mm） |
550X470X810 |
600X510X860 |
600X610X860 |
650X610X940 |
700X710X1355 |
880X710X1355 |
|
电源电压 |
220V |
380V |
||||
|
相数 |
单相
|
单相 三相
|
||||
|
加热元件 |
1800型硅钼棒 |
|||||
|
控制方式 |
40段程序控温（岛电），可以分成4、2、1组程序，如果分成4组程序，每条程序为10段， FP93 6组PID控制，低、中、高温度段都能控制得很准确。 具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断。（当电炉温度超过1620度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉） 仪表有华氏度（F）和摄氏度（C）可供选择 带有485 通讯接口 具有自动停机功能 可以储存多组程序、使用时可以任意调出。
|
|||||
|
炉膛材料 |
氧化铝多晶体纤维 质材料 |
|||||
|
控制精度 |
+/- 1 ℃ |
|||||
|
触发器 |
移相触发（带软启动和限流功能）
限流功能：无论怎么调节升温时间，我们电炉经过变压器后的二次电流被限制在160A以内，有限的保护了设备，无论你怎么操作，都不会把设备烧坏。
软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长
|
|||||
|
电器 |
浙江正泰 |
|||||
|
可控硅 |
106-16E 德国西门康 |
|||||
|
设计温度 |
1600 ℃ |
|||||
|
额定温度 |
1550 ℃ |
|||||
|
升温速率 |
≤20 ℃/ Min （可根据要求修改） |
|||||
|
推荐升温速率 |
≤10 ℃/ Min |
|||||
|
热电偶型号 |
B型 |
|||||
|
真空泵（选件） |
VRD-4 2XZ-2 |
|||||
|
空气开关 |
炉体上带有空气开关 当电流超过空开的额定电流时，空开会自动跳开，有效的保护电炉。
|
|||||
|
认证 |
|
|||||
|
四周表面温度 |
≤45℃ |
|||||
| 行程开关 | 该炉炉门上安装有行程开关，打开炉门时，电源会自动切断，防止碰到加热元件而出现触电危险。 | |||||
GF16Q在各种气氛下设计使用温度
|
气 氛 |
GF16Q在各种气氛下设计使用温度 |
|
NO2,CO2,O2,Air |
1600℃ |
|
He,Ar,Ne |
1550℃ |
|
SO2 |
1500℃ |
|
CO,N2 |
1500℃ |
|
湿H2 |
1300℃ |
|
干H2 |
1250℃ |
标准配件
|
GF16Q气氛炉 |
1台 |
|
|
B型热电偶 |
1 个 |
|
|
氧化铝垫砖 |
1 块 |
|
|
炉门砖 |
1 块 |
|
|
不锈钢坩埚钳 |
1 把 |
|
|
加热元件 |
2根 |
|
|
高温手套 |
1付 |
|
|
氧化铝坩埚 |
5 个 |
|
|
保险 |
2 个 |
|
|
COM转485通讯接口 |
1 套 |
|
|
潜水泵 |
1台 |
|
|
炉子说明书 |
1 份 |
|
|
软件 |
1 份 |
|
|
岛电表说明书 |
1份 |
|
